产品详情
用途
燃油回油调节阀是调节至喷油器的燃油压力，使油路中的燃油压力与进气管压力之差保持常数，这样从喷油器喷出的燃油量便唯一地取决于喷油器的开启时间，使电控单元能够通过控制电脉冲宽度来精确控制喷油量。
性能
公称压力 （Mpa) | 公称通径 （mm) | 阀杆行程 （mm) | 设计压差 （Mpa) | 设计温度 （℃) | 设计流量 （t/h) | 介质 | 调节特性 |
6.3 | 32 | 35 | 0.7 | 100 | 6.0 | 油 | EQ |
结构
1， 阀门主要由阀体、阀座、阀杆、阀芯、笼罩、阀盖等组成。
2， 阀门流量特性为等百分比，直线，配用电动执行机构或气动执行机构。
安装
1.门应垂直安装在水平管道上。
2.必须按箭头所指示的介质流向进行安装。
3.安装时，应保证电动执行器的开、关位置和阀门窗口开、关位置相一致。
主要零件材料
零件名称 | 阀体 | 阀盖 | 笼罩 | 阀座 | 阀芯 | 阀杆 |
材质 | WCB | WCB | 2Cr13 | 2Cr13 | 9Cr18Mo | 17-4PH |

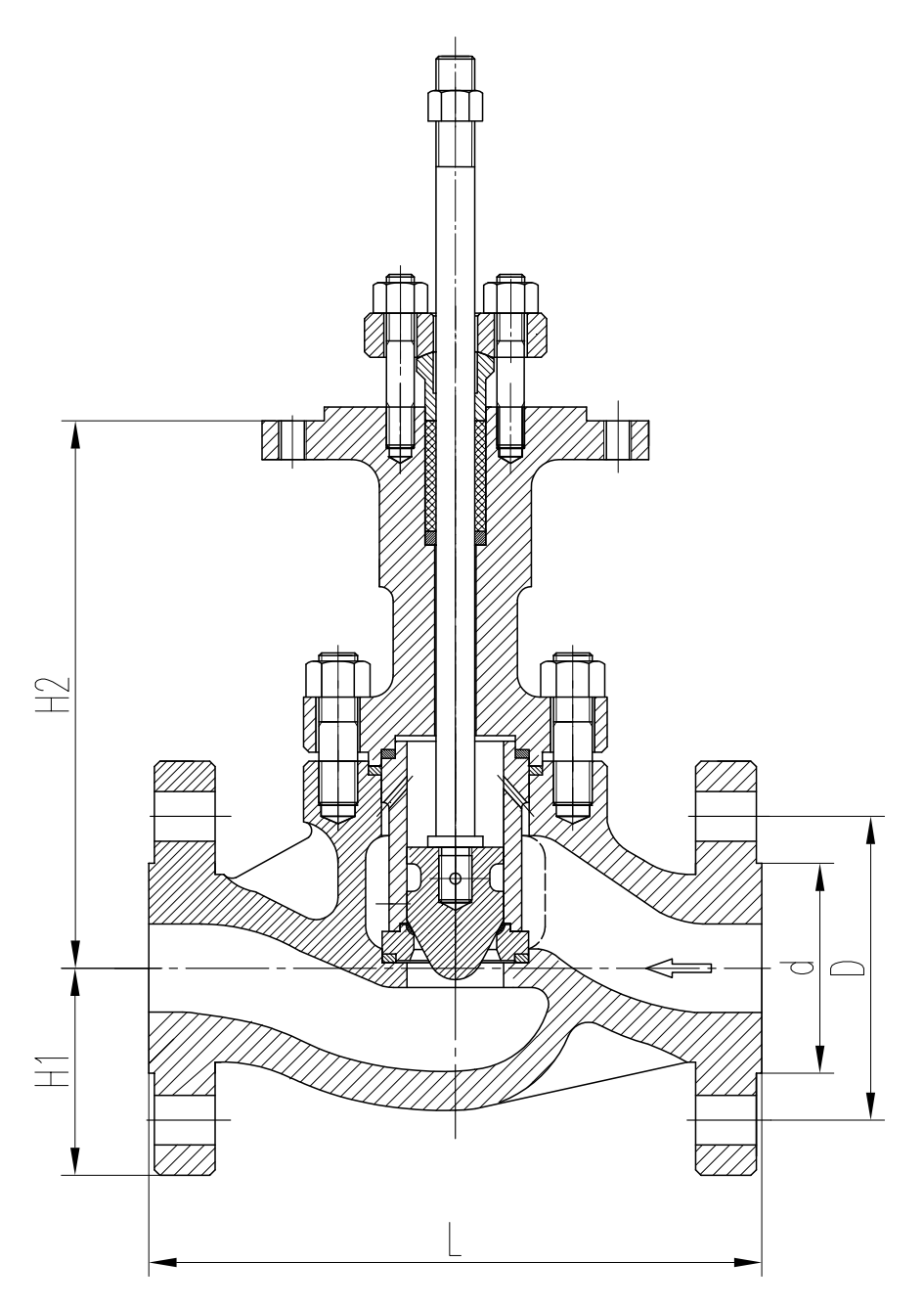

主要外形尺寸及连接尺寸
公称压力 | 公称通径 | d | D | L | H1 | H2 |
6.3 | 32 | 78 | 110 | 222 | 75 | 198 |
