产品详情
用途
旁路是因为给主给水调节阀存在额定流量的漏流。在锅炉启停过程中及低负荷阶段，为调整汽包水位的同时保证给水差压，要设置旁路调节阀进行调节。
性能
公称压力（Mpa) | 公称通径（mm) | 阀杆行程（mm) | 设计压差（Mpa) | 设计温度（℃) | 设计流量（t/h) | 介质 | 调节特性 |
10 | 50 | 40 | 1.3 | 250 | 30 | 水 | EQ |
10 | 80 | 40 | 3.2 | 250 | 70 | 水 | EQ |
25 | 50 | 40 | 4.0 | 350 | 70 | 水 | EQ |
25 | 65 | 40 | 2.3 | 350 | 70 | 水 | EQ |
25 | 80 | 60 | 2.2 | 350 | 100 | 水 | EQ |
25 | 100 | 58 | 4.5 | 350 | 200 | 水 | EQ |
32 | 65 | 55 | 1.7 | 350 | 130 | 水 | EQ |
32 | 100 | 58 | 3.5 | 350 | 70 | 水 | EQ |
结构
1， 阀门主要由阀体、阀座、阀杆、阀芯、阀盖等组成。
2， 阀门流量特性为等百分比，直线，配用电动执行机构或气动执行机构。
安装
1.门应垂直安装在水平管道上。
2.必须按箭头所指示的介质流向进行安装。
3.安装时，应保证电动执行器的开、关位置和阀门窗口开、关位置相一致。
主要零件材料
零件名称 | 阀体 | 阀盖 | 笼罩 | 阀座 | 阀芯 | 阀杆 |
材质 | 25II锻件 | 25II锻件 | 2Cr13 | 2Cr13 | 2Cr13 | 17-4PH |

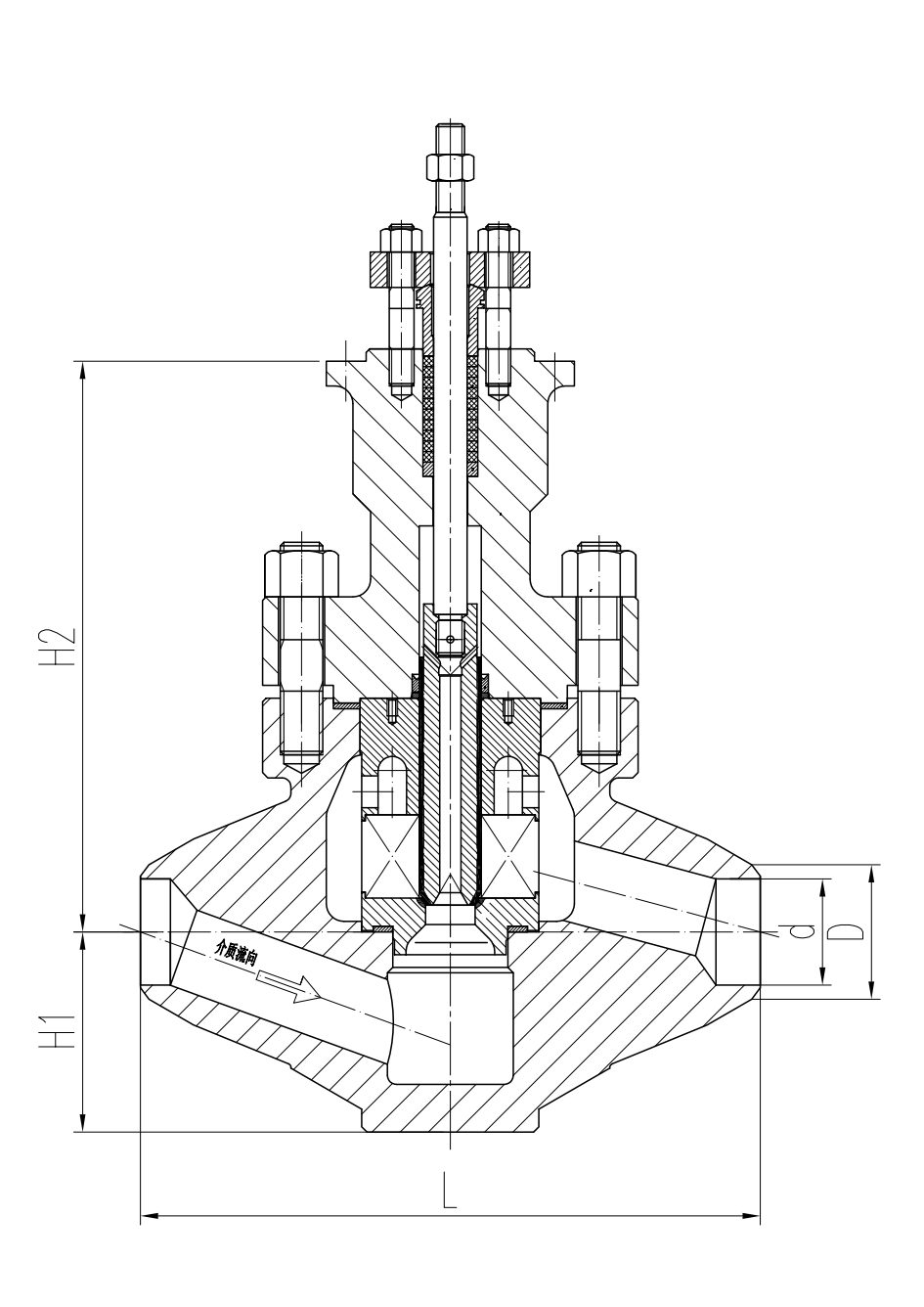

主要外形尺寸及连接尺寸
公称压力 | 公称通径 | d | D | L | H1 | H2 |
10 | 50 | 47 | 57 | 350 | 97 | 276 |
10 | 80 | 80 | 89 | 380 | 121 | 291 |
25 | 50 | 60 | 63 | 350 | 113 | 321 |
25 | 65 | 60 | 76 | 350 | 113 | 321 |
25 | 80 | 92 | 108 | 380 | 133 | 314 |
25 | 100 | 113 | 134 | 500 | 160 | 391 |
32 | 65 | 61 | 76 | 450 | 133 | 367 |
32 | 100 | 113 | 134 | 500 | 160 | 391 |
