用途
减压阀通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。从流体力学来看,减压阀是一个局部阻力可以变化的节流元件,也就是通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。
公称压力 (Mpa) | 公称通径 (mm) | 阀杆行程 (mm) | 设计压差 (Mpa) | 设计温度 (℃) | 设计流量 (t/h) | 介质 | 调节特性 |
10 | 200 | 50 | 4.0 | 425 | 65 | 过热蒸汽 | 线性 |
结构
1, 阀门主要由阀体、阀座、阀杆、阀芯、笼罩、阀盖等组成。
2, 阀门流量特性为等百分比,直线,配用电动执行机构或气动执行机构。
安装
1.门应垂直安装在水平管道上。
2.必须按箭头所指示的介质流向进行安装。
3.安装时,应保证电动执行器的开、关位置和阀门窗口开、关位置相一致。
主要零件材料
零件名称 | 阀体 | 阀盖 | 笼罩 | 阀座 | 阀芯 | 阀杆 |
材质 | 12Cr1MoV | 12Cr1MoV | 12Cr1MoV | 12Cr1MoV | 12Cr1MoV | 25Cr2MoV |

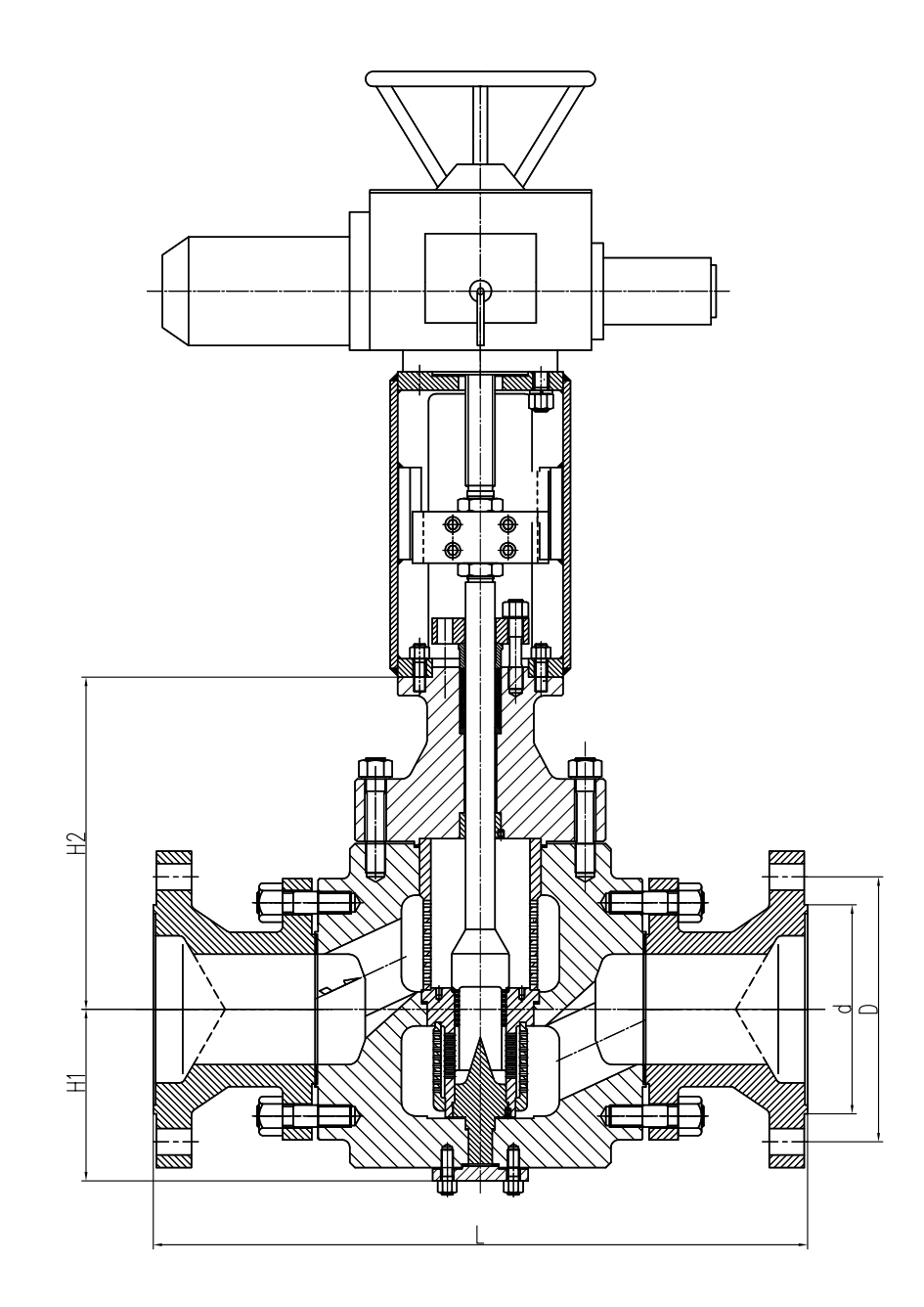

主要外形尺寸及连接尺寸
公称压力 | 公称通径 | d | D | L | H1 | H2 |
10 | 200 | 285 | 360 | 889 | 265 | 451 |
